描述

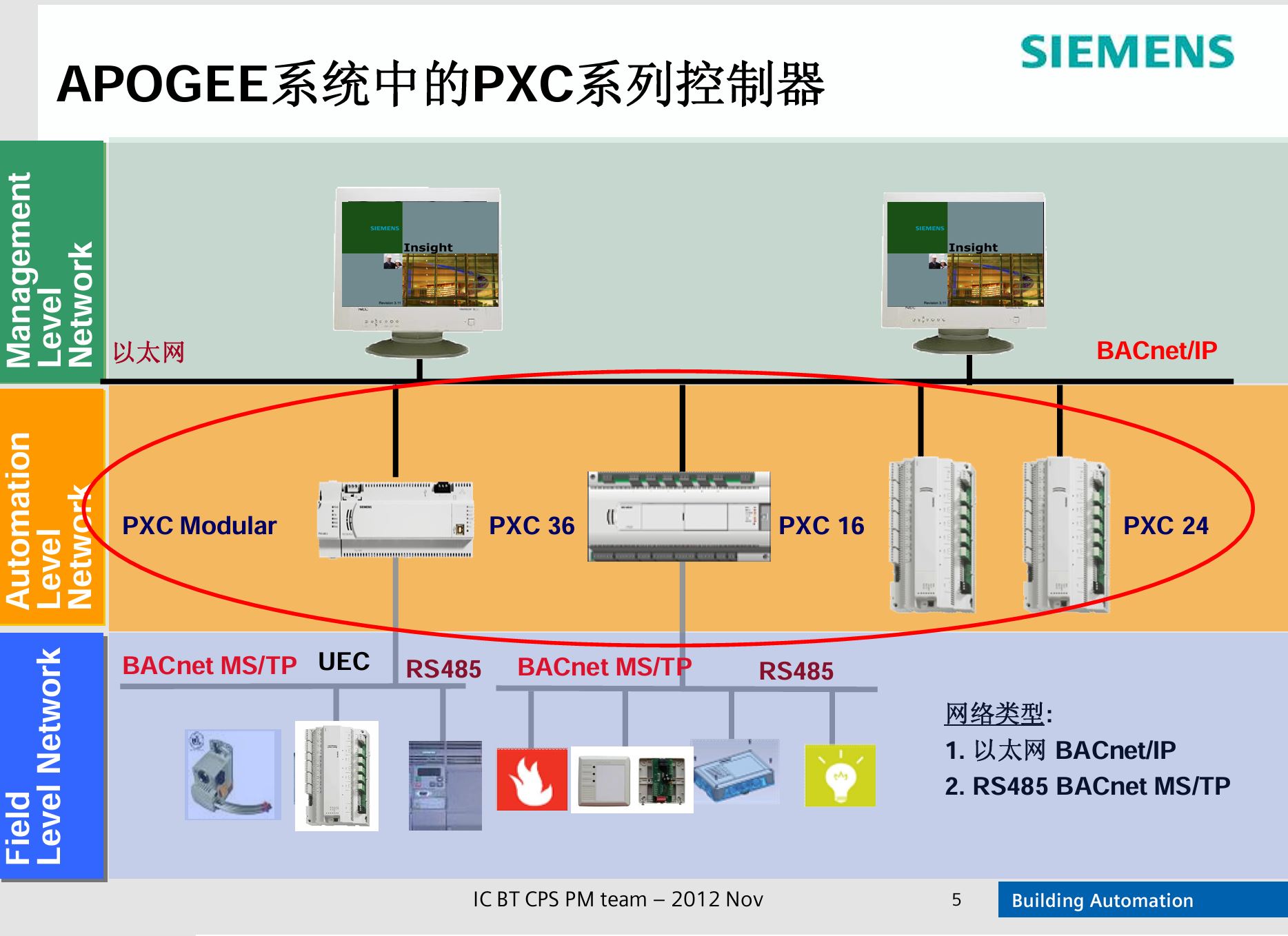

PXC 系列可编程控制器是西门子楼宇自控APOGEE 控制系统的一部分，是高性能的直接数字控制器。 控制器可以独立运行或联网执行复杂的控制、监视和能源管理功能，而无需依赖于更高级的 处理器。PXC 控制器采用点对点（peer to peer）的通讯方式在自动化级网络ALN 上彼此访 问或与上位机通讯。ALN 网络可以是TCP/IP 的以太网或RS485 网络。可以选择相应的机 型安装在室外温度要求较高的环境。
特点
完全满足对设备管理的要求。
多种控制器满足不同的应用需求。
充分验证的程序保证设备控制的要求。
先进成熟的自适应控制（Adaptive Control） 算法，闭环控制算法的一种，能根据对象 负载/季节的变化自动进行调解补偿。
内置的能源管理程序和对 DDC 的编程能 全面的报警管理、历史数据收集、运行控制和监视功能。
终端、打印机、寻呼机和工作站的信息传送功能。 使用西门子新的、极富创意的TX-I/O 技术提供更加灵活的输入输出点。
16 和 24 点位两种选择，满足不同成本的需求较高的环境。
硬件
提供多种型号控制器使得配置更加灵活
PXC16 除了包含设备和系统管理的基本功能，PXC16 控制器提供16 个输入输出点，其中 包括8 个通 用的输入输出点。
这些点有: 3UI; 5UI/O; 2DI;3AO; 3DO PXC24 除了包含设备和系统管理的基本功能，
PXC24 控制器提供24 个输入输出点，其中 包括16 个通用的输入输出点。
这些点有: 3UI; 13UI/O;3AO; 5DO 选项 许多可选的型号满足不同应用的要求 以太网或RS-485支持APOGEE P2 协议的ALN 网络，可以是以太网或RS-485 网络 室外温度运行 订货号以“R”结尾的 PXC 控制器支持在更大的温度范围下运行，允许室 外安装。
控制器由集成在一块电路板上的三个部分组成：
输入输出点
控制器包括16 个或24 个输入输出点，这些点执行A/D 或D/A 转换、信号处理、点命令 输出、与中央处理器通讯。接线端子可插拔，便于接线。 通用输入输出点使用西门子 TX-I/O 技术，可以通过软件设定信号的类型，包括 0-10V， 4-20mA，Ni1000，1K RTD，10K RTD，10K 或100K 的热敏电阻，数字或脉冲输入。通用 的输入输出点能提供 0-10V 的模拟量输出。模拟量输出点输出 0-10V，数字量输入为干接 点，数字量输出为110/220V 4Amp C 型继电器输出。
电源
为输入输出点和传感器提供24V 直流电源。电源安装在控制器里面，避免了外接电源，安 装及维护方便。 处理器与电源配合工作保证I/O 点平稳的起停设备，尤其是在特殊的情况下。
控制器中央处理器
控制器包含一个多任务的微型处理器，用于程序执行、与 I/O 点和网络中其他控制器的通 讯。 控制器提供一个RS232 的编程口，该端口支持很多操作设备（例如就地操作面板或CRT 终 端）。RJ45 插头可快速方便的插入。控制器还提供调制解调器的接口用于拨号接入。 PXC 控制器中 RAM 内存中的程序和数据库受到电池保护。在外部电源断电的情况下，不 必重新编写程序和录入数据库。如果需要更换电池，控制器上的LED 指示灯会提示“低电 量”。 固件版本程序（Firmware），包括操作系统存储在不可擦写的ROM 内存中。现场对ROM 内 存的升级非常方便。这样使得对控制器的升级成为可能。 电压不足以及功率保护电路可以很好的保护控制器不受电源波动的影响。 LED 灯还指示控制器的运行状态。 可编程控制，应用更灵活. PXC 系列控制器是高性能的控制器，允许用户对每台控制器针对不同的应用编写程序。 每台控制器的程序因为控制对象的不同而不同，经过无数次验证的 PPCL 编程语言是一种 类似于BASIC 的编程语言，提供直接的数字控制和能源管理逻辑，使得对设备的控制更精 确、更节能.
全局信息访问
控制器提供一个RS232 的编程口，该端口支持很多操作设备（例如就地操作面板或CRT 终 端）。RJ45 插头可快速方便的插入。控制器还提供调制解调器的接口用于拨号接入。通过 该端口连接的设备可以获取控制器所有的信息。
多用户操作
多个操作员可同时地进入网络。当本地操作员正在操作系统，而另一个远程操作员经由调制 解调器也正在访问系统时，这个功能很有用处。多个操作员访问的功能确保当一个操作员通 过本地存取信息时，报警会传送至报警打印机。当使用以太网ALN 时，多个操作员可通过 同时的Telent 会话或本地操作员的端口访问控制器
菜单式操作界面
PXC 控制器有一简单明了的菜单提供的操作界面。该界面提供诸如以下一些功能：
监控点监视和显示
监控点命令
多个监控点的历史趋势记录和显示
设备时间表
可编程语言（PPCL）的程序编辑和修改
报警报表和应答
动态信息的连续显示
内置直接数字控制程序
PXC 控制器采用独立的直接数字控制（DDC），可提供正确地HVAC 控制及有关系统操作 的全面性信息。控制器在现场中从传感器接收信息并直接控制设备。控制器具有以下功能：
自适应控制，一种自学习和调整的闭环控制算法。比传统的 PID 算法更高效、适应性 更强、响应速度更快、控制更稳定。尤其是在响应时间和维持状态上更加具有优势。并 且能减少误差、振荡和驱动器的磨损。
闭环回路比例，积分和微分（PID）控制
P.I.D.回路控制之参数调变
逻辑顺序控制
报警监测及报告
复位控制时间表
内置能源管理程序
以下应用已在PXC 控制器中编辑，输入简单参数后即可执行：
尖峰负载控制（PDL）
设备启动－停止时间最佳化控制（SSTO）
设备时程表控制和优化
温度循环补偿
经济节能模式控制
自动日光节约时间切换，无须每年调整
夜间恒温控制
临时强制修改时间计划
假日计划
基于日历的时间列表
事件计划列表
PXC 系列控制器
PXC控制器，16点，RS-485 ALN，APOGEE 固件版本
PXC 16-P.A PXC控制器，16点，RS-485 ALN，室外型，APOGEE 固件版本 PXC 16-PR.A
PXC控制器，16点，P2以太网 ALN，APOGEE 固件版本
PXC 16-PE.A PXC控制器，16点，P2以太网 ALN，室外型，APOGEE 固件版本
PXC 16-PER.A PXC控制器，24点，RS-485 ALN，APOGEE 固件版本
PXC 24-P.A PXC控制器，24点，RS-485 ALN，室外型，APOGEE 固件版本
PXC 24-PR.A PXC控制器，24点，P2以太网 ALN，APOGEE 固件版本
PXC 24-PE.A PXC控制器，24点，P2以太网 ALN，室外型，APOGEE 固件版本
PXC 24-PER.A 3.6 伏锂电池-室外型用
PXA-LITHP10
注：该信息来源西门子楼宇自控官方资料
