西门子楼宇科技体系APOGEE（常被称作“顶峰系统”）。作为一套久经考验且极其经典的集散式楼宇自控系统（BAS），APOGEE以其“管理集中、控制分散”的高可靠性架构，广泛应用于各类商业大厦和工业设施的暖通空调（HVAC）、给排水、照明及能源管理中。

为了让您对这套系统的落地过程有一个全景式的了解，本指南将从系统架构认知、硬件物理搭建、软件逻辑部署以及联调测试四个维度，为您进行保姆级拆解。

一、 架构认知：吃透 APOGEE 的“三层网络”

在动手搭建之前，必须理清APOGEE系统的骨架，即其经典的三层网络拓扑结构：

1. 管理级网络 (MLN - Management Level Network)

   • 定位：系统的“大脑”与指挥中心。

   • 组成：由中央工作站（PC/服务器）、彩色显示器、打印机及网络交换机组成。

   • 功能：运行 Insight 监控软件，负责全局数据的集中处理、动态图形显示、报警管理及报表打印。它支持 TCP/IP 协议，可无缝接入大厦的办公以太网。

2. 楼宇级网络 (BLN - Building Level Network)

   • 定位：系统的“中枢神经”。

   • 组成：以 RS-485 总线（最长1200米）连接现场的 DDC 控制器（如 MBC、MEC）。

   • 功能：一条 BLN 总线最多可挂载 100 个现场控制器，通讯速率通常为 9.6 kbps 或 115.2 kbps。它负责在中央工作站和各 DDC 控制器之间双向传输控制指令与状态数据。

3. 楼层级网络 (FLN - Floor Level Network)

   • 定位：系统的“神经末梢”。

   • 组成：挂在单个 MBC/MEC 控制器下的子总线，连接各类末端设备（如 UC、TEC 单元控制器、传感器、阀门执行器）。

   • 功能：每条 FLN 最多可连接 32 个楼层级设备，负责采集最底层的温湿度、压力等物理信号，并下达具体的设备启停或调节命令。

二、 硬件搭建：从机柜到末端的“躯干”组装

硬件施工是系统稳定运行的基础，主要包含控制机柜安装与现场末端布线两个环节。

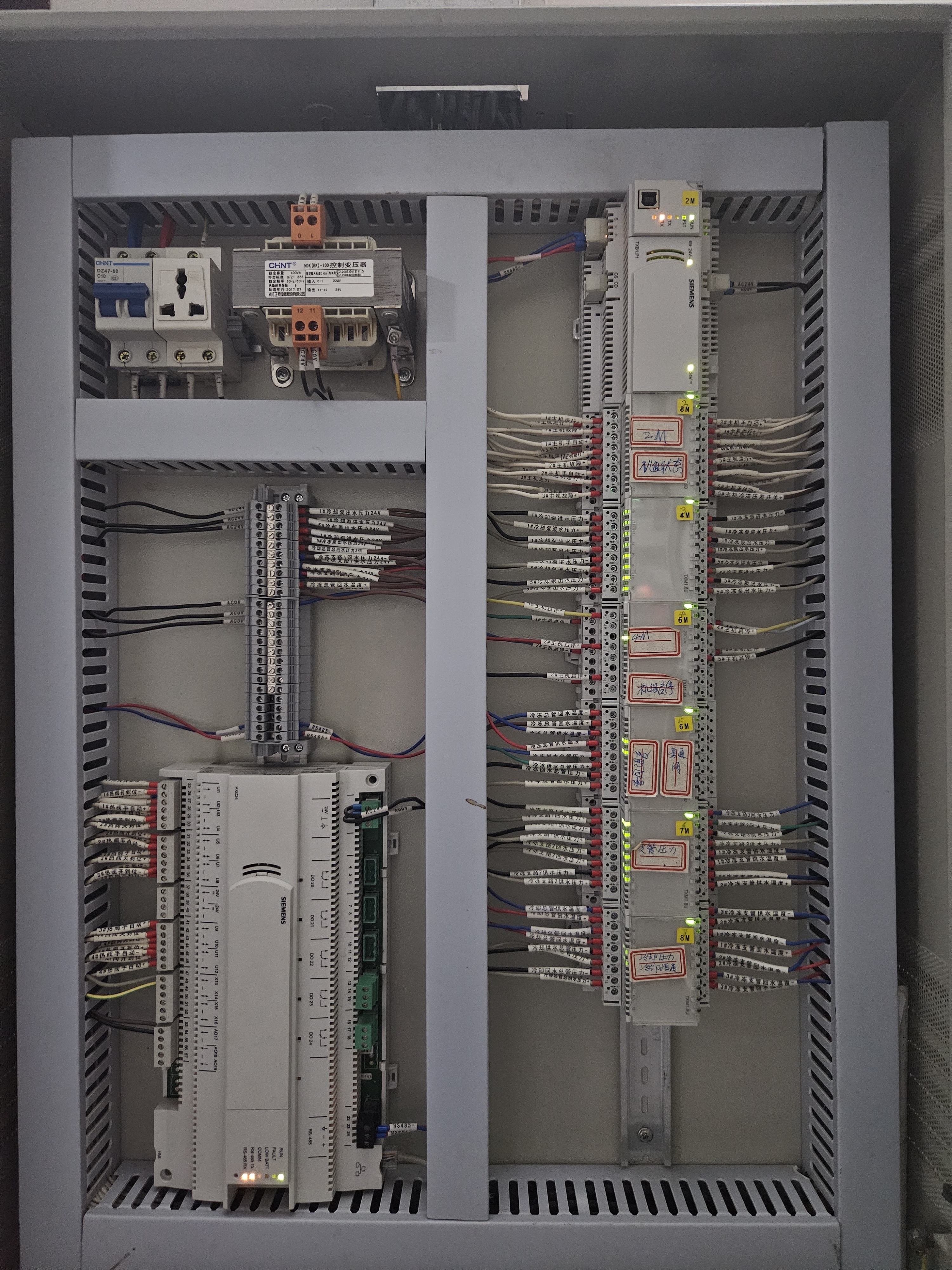

1. 控制机柜（DDC 柜）组装与接线

• 环境前置检查：确认机柜安装位置通风良好、无强电磁干扰，且已接通符合规范的 220V AC 强电与接地线。

• 电源与底板安装：在导轨上安装 24V DC 开关电源模块，并拧紧端子排螺丝。上电前，务必使用万用表或 500V 兆欧表测量电源输出端是否存在短路或接地故障。

• 控制器与 I/O 模块卡接：将 MBC（模块化楼宇控制器）或 MEC 的主控模块卡入导轨。随后根据图纸，将数字量输入/输出（DI/DO）、模拟量输入/输出（AI/AO）等 I/O 点模块依次卡接，并通过 C-BUS/M-BUS 排线将主控与点模块连接。

• 现场信号线接入：将来自现场传感器的电缆（如风管温度传感器、水流开关）和去往执行器（如风阀执行器、水阀调节阀）的线缆，严格按照图纸标示接入对应的 I/O 端子，并套上清晰的线号管。

2. 现场设备（传感器与执行器）安装

• 传感器安装：室内/外温湿度传感器应避开直吹风口和阳光直射；水管压力/压差传感器需安装在直线管段，且注意取压口的流向；液位开关需根据水箱高低报警水位精确定位。

• 执行器安装：风阀执行器需确保连杆机构与阀轴咬合紧密；水阀调节阀需核对流体方向与阀体箭头一致，并在通电前手动转动阀杆确认无卡涩。

三、 软件部署：赋予系统智慧的“灵魂”注入

硬件通电正常后，需要通过 Insight 软件对系统进行“激活”与逻辑构建。Insight 采用标准的 Client/Server 架构。

1. 服务器与工作站环境准备

• 在监控中心的主机和备用客户机上安装 Windows Server/10/11 操作系统。

• 安装必要的系统组件（如 IIS 信息服务、微软消息队列 MSMQ），并关闭与楼宇自控无关的闲置端口，以保障工控网络安全。

2. Insight 核心软件安装

• 插入 Siemens APOGEE Insight 安装光盘/镜像，选择“Server”（服务器模式）进行主程序安装。

• 程序安装完毕后，需重启电脑以注册系统核心动态链接库（DLL）。

3. 系统拓扑与点位组态（下装前最核心步骤）

• 建立硬件树：打开 Insight 软件，根据现场实际的 BLN/FLN 网络结构，在软件中新建 Panel（如 MBC-01），并设置其物理地址（Point Address）。

• 创建点位与命名：在对应的 Panel 下，建立 DI、DO、AI、AO 等具体点位。摒弃默认的 Point_001，采用极具可读性的命名法，例如 AHU-01_SupplyAirTemp（一号新风机组送风温度）。

• 绘制动态图形（Graphics）：利用 Insight 内置的图形库，绘制暖通系统的原理图（如制冷站流程图、空调机组控制图），并将图中的管道颜色、水泵图标与后台的真实点位进行动态绑定。

4. 逻辑编写与程序下装

• 调用/编写控制算法：APOGEE 的强大之处在于其内置了丰富的 HVAC 控制算法（如 PID 闭环调节、设备自适应启停、焓值控制等）。通过图形化编程或调用功能块，设定例如“送风温度达到 25℃时关闭加热阀”的逻辑。

• 编译与下装 (Download)：写完逻辑后必须进行全编译（Build）。确认无误后，将整套程序通过 BLN 网络下装至对应的现场 DDC 控制器中。此时，控制器才开始真正按照既定逻辑独立运行。

四、 联合调试：从单机到全局的“实战”检验

“三分装，七分调”，调试是确保系统不沦为“摆设”的关键。

1. 单机手动测试（强电侧）：在BA系统介入前，必须先脱离自动模式，通过现场配电箱进行手动启停测试。确保水泵、风机等大功率设备星三角启动正常，且运行反馈信号能正确回传至 DDC 的 DI 点。

2. 信号回路校准（弱电侧）：

   • AI 点模拟测试：在 DDC 端拆开传感器线，用信号发生器输出 4mA 和 20mA 电流，观察 Insight 软件上对应的数值是否线性显示为 0% 和 100%（或进行工程量单位换算测试）。

   • AO 点驱动测试：在软件中强制输出 0%、50%、100%，用万用表测量 DDC 输出端电压是否为 0V、5V、10V（或对应电流），并检查现场执行器阀门开度是否同步。

3. 闭环联调（全自动运行）：

   • 设定一个目标温度（例如夏季 24℃）。

   • 观察系统在 Insight 上的动态数据：当回风温度高于 24℃，冷水电动调节阀（AO）是否自动开大，同时变频器（AO）转速是否提升。

   • 触发一个报警条件（如过滤器堵塞压差开关动作），确认 Insight 工作站是否能立刻弹窗报警并记录历史趋势。
