随着工业自动化的不断发展，软启动控制柜成为了现代电气控制系统中不可或缺的部分，尤其在电动机的启动过程中起到了至关重要的作用。通过软启动技术，可以有效地减少电动机启动时对电网的冲击，降低机械设备的磨损，延长电动机及相关设备的使用寿命。

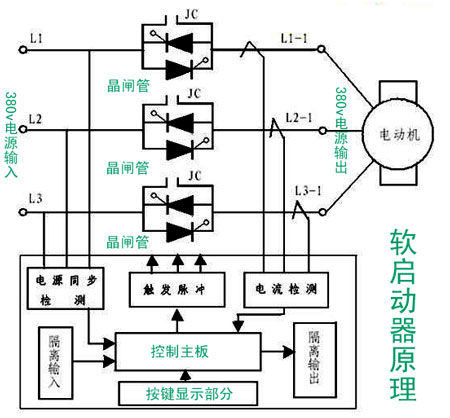

软启动控制柜原理图，顾名思义，主要通过控制电动机的启动过程，以减小电动机启动时的电流和机械冲击。通常，软启动控制柜由多个电气元件组成，包括电动机、变压器、继电器、接触器、过载保护装置等。而其核心原理在于通过调节电压的方式实现电动机的平稳启动。具体来说，软启动控制柜的原理图通常包括以下几个重要组成部分：

电动机接线部分：电动机是整个控制系统的核心，软启动控制柜的设计要确保电动机在启动过程中能够得到平稳、可控的电力供应。

变压器：软启动控制柜内一般会配置一个变压器，用于将输入电压转换为合适的电压水平，从而实现电动机的软启动。通过逐渐增加电压的方式，可以有效地减少电动机启动瞬间的电流冲击。

过载保护装置：为了确保设备的安全性，软启动控制柜通常会配备过载保护装置。一旦电动机运行过程中出现过载或异常情况，过载保护装置会自动断开电源，从而保护电动机及其他电气设备不受损害。

继电器与接触器：继电器和接触器是控制系统中的关键元件，通过这些装置可以实现对电动机的启动和停止控制。继电器在软启动过程中起到保护和控制作用，而接触器则负责电动机的实际接入与断开。

微处理器控制模块：随着技术的进步，现代软启动控制柜通常采用微处理器控制模块，能够实现更加精准和智能的电机启动控制。微处理器可以根据负载的变化动态调整启动策略，确保启动过程更加平稳、效率更高。

通过以上元件的协作，软启动控制柜能够实现对电动机启动过程的全面控制，避免了传统直接启动方式中可能出现的高电流冲击和机械振动问题。而这一切，都能够通过一张简单而精巧的原理图得以呈现。对于电气工程师和技术人员来说，熟悉软启动控制柜的原理图，不仅有助于理解软启动技术的运作机制，还能在实际安装与维护中提升工作效率。

软启动控制柜的优势

软启动控制柜的应用，不仅能够提高设备的工作效率，还能够大大延长电动机及其他设备的使用寿命。具体来说，软启动控制柜具有以下几个显著优势：

减少电网冲击：传统的电动机启动方式常常会导致电网电流骤增，给电网带来较大负担。而软启动技术通过逐步增加电压的方式，使电动机的启动过程更加平稳，从而避免了电网的瞬时电流冲击。

延长设备寿命：软启动不仅能减少电动机启动时的电流冲击，还能有效减小机械振动。长时间下来，能够有效降低电动机及其相关设备的磨损，延长设备的使用寿命。

节省能源：通过平稳启动，电动机在启动阶段的能耗大大降低，有助于节约能源。软启动控制柜还可以通过智能控制，优化电动机的运行状态，提高系统的能效。

提高系统可靠性：软启动控制柜配备了过载保护和过压保护等安全功能，可以有效预防电气故障，保障系统的稳定运行。即便在突发状况下，过载保护装置也能及时切断电源，保护电动机及其他设备免受损坏。

智能化控制：现代软启动控制柜配备了先进的微处理器控制系统，能够根据实际负载自动调节启动过程。这种智能化控制不仅提升了操作的便利性，还使得设备在不同工作环境下能够始终保持最佳的启动效果。

随着技术的不断发展，软启动控制柜的应用场景越来越广泛，除了传统的电动机启动外，它还被广泛应用于泵、风机、压缩机、输送带等各类设备中，为企业提供了更加高效、安全的电气控制解决方案。

在日常的工业应用中，软启动控制柜的设计与选型至关重要。合适的设计能够确保系统稳定运行，避免因设计不当而导致的设备故障。因此，在选择软启动控制柜时，必须考虑到诸如负载类型、电动机功率、电源电压等多个因素。

软启动控制柜的设计要点

负载类型与功率匹配：不同类型的负载对电动机的启动要求不同，因此在设计软启动控制柜时，首先要根据实际负载的特性来选择合适的控制方式。例如，对于泵类负载，可以选择较为温和的启动曲线；而对于风机类负载，则可能需要更为快速的启动过程。还需要根据电动机的功率来合理选择变压器、接触器等关键元件的规格。

电源电压的适配性：软启动控制柜需要适应不同的电源电压，并确保设备在各种电压条件下都能稳定运行。在实际设计中，通常会根据电动机的额定电压来选用合适的变压器，以确保电动机在启动过程中的电压能够逐渐升高，避免电动机因电压过高或过低而损坏。

过载保护与故障检测：过载保护是软启动控制柜中不可或缺的一部分。设计时需要根据电动机的额定功率和负载类型，合理配置过载保护装置，并确保保护装置能够迅速响应，及时断开电源，防止因过载而引起的设备损坏。还要配备故障检测模块，能够实时监控系统的运行状态，发现异常情况并及时处理。

启动曲线的选择：软启动控制柜的启动过程是通过调节电压来实现的，而电压的升高方式即为启动曲线。不同的负载要求不同的启动曲线，例如软启方式、线性启动方式、恒转矩启动方式等。因此，在设计软启动控制柜时，需要根据实际需求选择合适的启动曲线，确保电动机启动过程平稳高效。

软启动控制柜的应用领域

软启动控制柜广泛应用于各行各业，尤其在大功率设备和机械设备的启动过程中具有不可替代的作用。以下是软启动控制柜的几大典型应用领域：

泵类设备：在水泵、油泵、化学泵等设备的启动过程中，软启动控制柜能够有效减少水泵的启停冲击，防止管道产生水锤效应。

风机设备：风机设备在启动时会产生较大的电流冲击，软启动技术能够减少电网的负担，保障风机的平稳启动。

压缩机：压缩机作为高功率设备，在启动过程中需要避免电流冲击对系统的损害，软启动控制柜提供了良好的解决方案。

输送带系统：输送带设备在启动时往往需要平稳过渡，软启动控制柜能够根据负载变化调整启动策略，确保系统运行稳定。

软启动控制柜的原理图不仅是电气控制系统中的核心设计之一，也是保证设备长期稳定运行的关键因素。在设计与应用过程中，通过合理选择元件与优化控制方式，能够使得设备的运行效率最大化，确保设备在长期使用中的安全性和稳定性。
