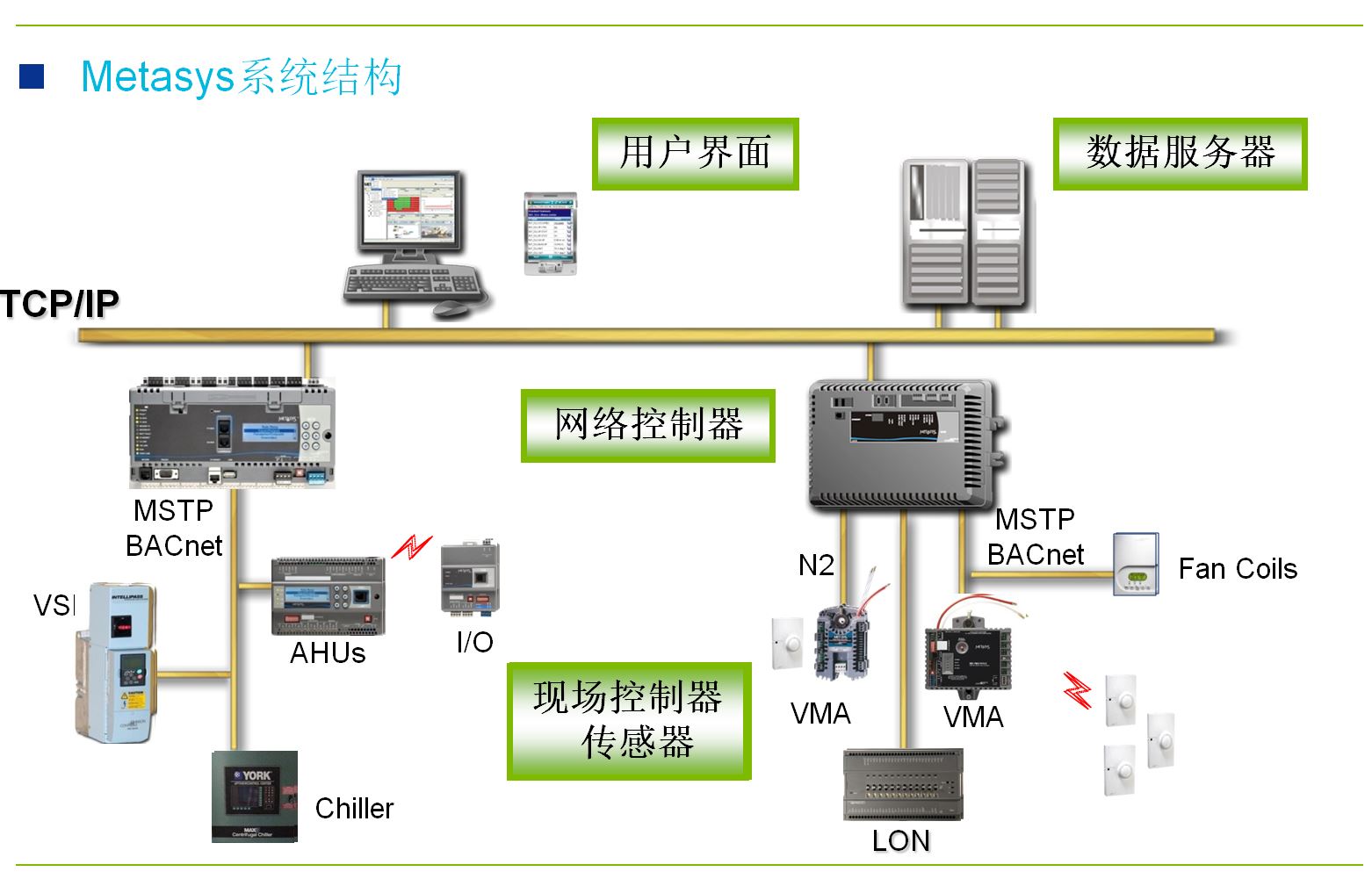

江森Metasys系统主要组件：
◊ NXE引擎：包括网络引擎(NAE，NCE)和网络集成引擎(NIE)。其中，NAE85是加载了NAE的软件控制引擎的服务器级计算机；NIE85是加载了NIE的软件控制引擎的服务器级计算机。
◊ ADS/ADX ：应用和数据服务器的软件包，可长期保存报警和时间信息、趋势数据和用户交互记录。其中，ADX支持用户界面和数据库服务器分割安装。
◊ SCT ：软件包。允许在不连接网络引擎活数据服务器的情况下配置系统。
◊ NXE引擎：包括网络引擎(NAE，NCE)和网络集成引擎(NIE)。其中，NAE85是加载了NAE的软件控制引擎的服务器级计算机；NIE85是加载了NIE的软件控制引擎的服务器级计算机。
◊ ADS/ADX ：应用和数据服务器的软件包，可长期保存报警和时间信息、趋势数据和用户交互记录。其中，ADX支持用户界面和数据库服务器分割安装。
◊ SCT ：软件包。允许在不连接网络引擎活数据服务器的情况下配置系统。
SCT搭建：1）创建新的存档数据库 →设置时区→添加控制器(NAE或NIE)→设置NAE的IP地址；
2）添加 N2 Trunk→添加 FX设备(N2)→添加 FX的I/O点→添加 LON Trunk→添加 FX设备(Lon)→添加 FX的I/O点→Commission with MCL Tools；
3）创建SCT-趋势图、统计、报警；
4）SCT-LCT编程(Control System)；
5) SCT-图形Graphic;
6）数据下载/上传/备份;
NAE常见故障：1)模块离线;2)数据不显示；3)无法开机/关机；4）日期运行不正确；

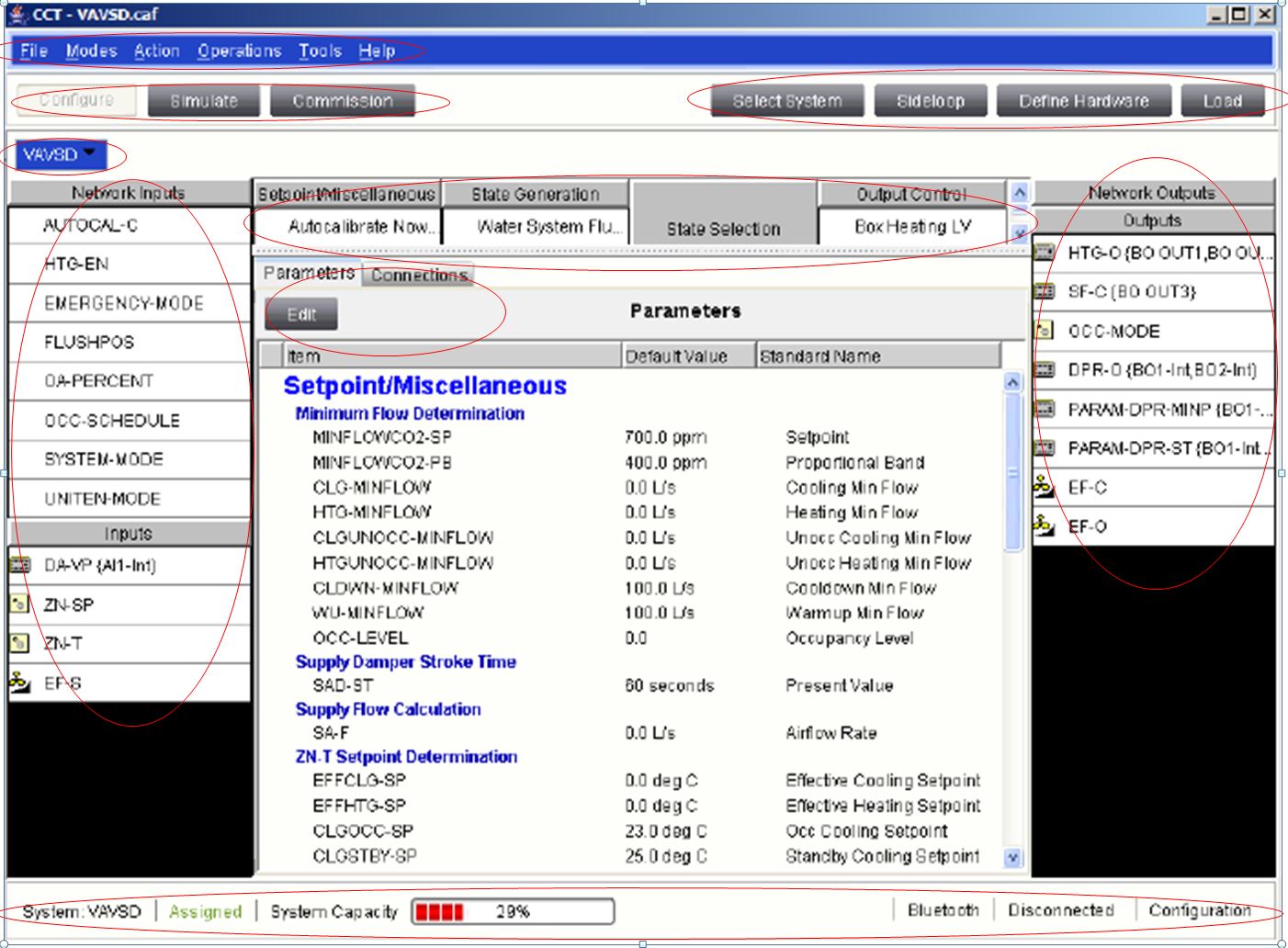

CCT编程调试FEC/FAC模块:
1) 中央空调冷水机组编程；2）新风机组控制程序；3）净化空调机组控制程序；4）热交换器系统控制程序；5）风机盘管控制程序；6）给排水系统控制程序；7）通风系统控制程序；8）照明系统控制程序；9）电梯系统监控；10）变配电能效监控；

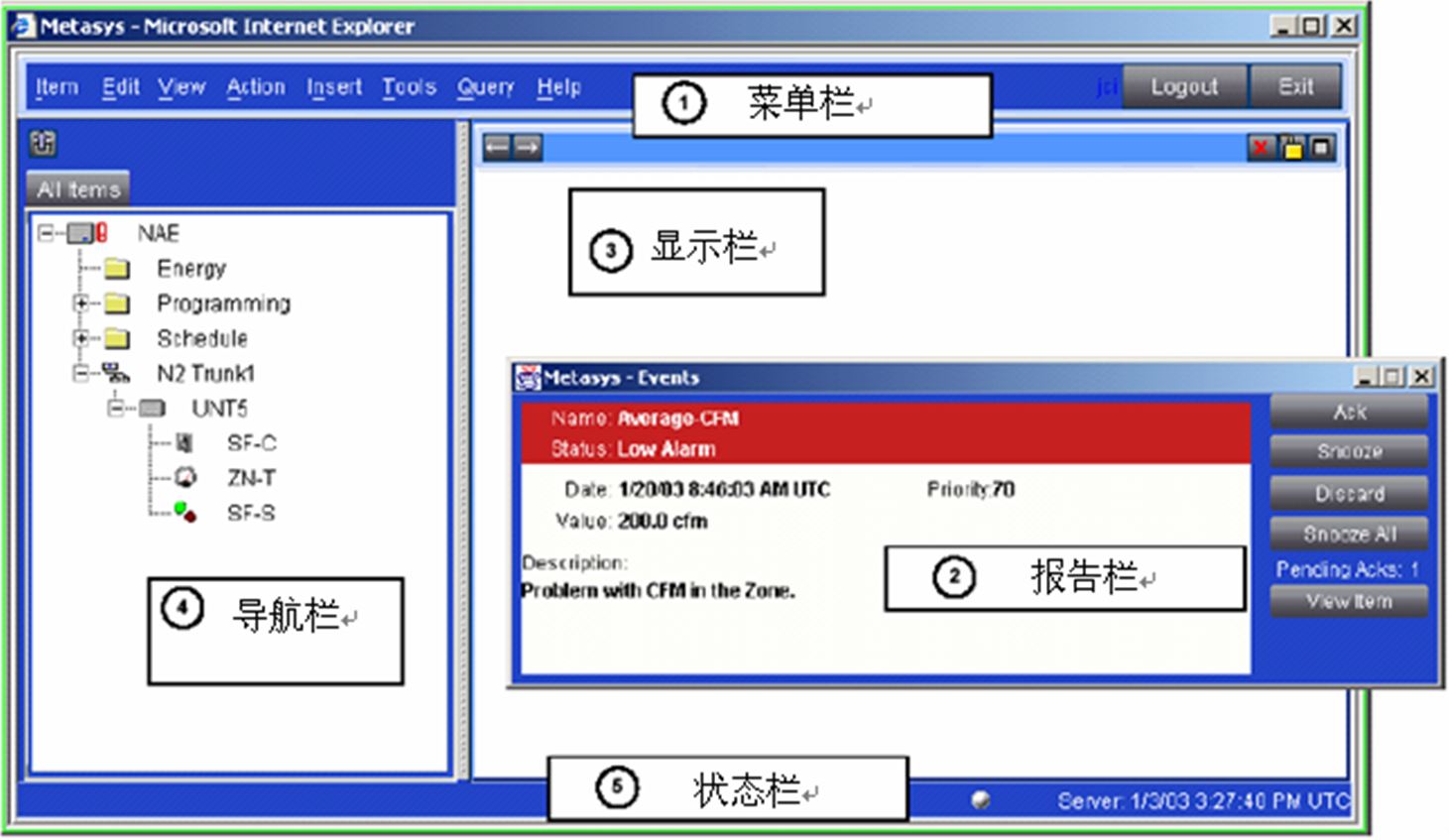

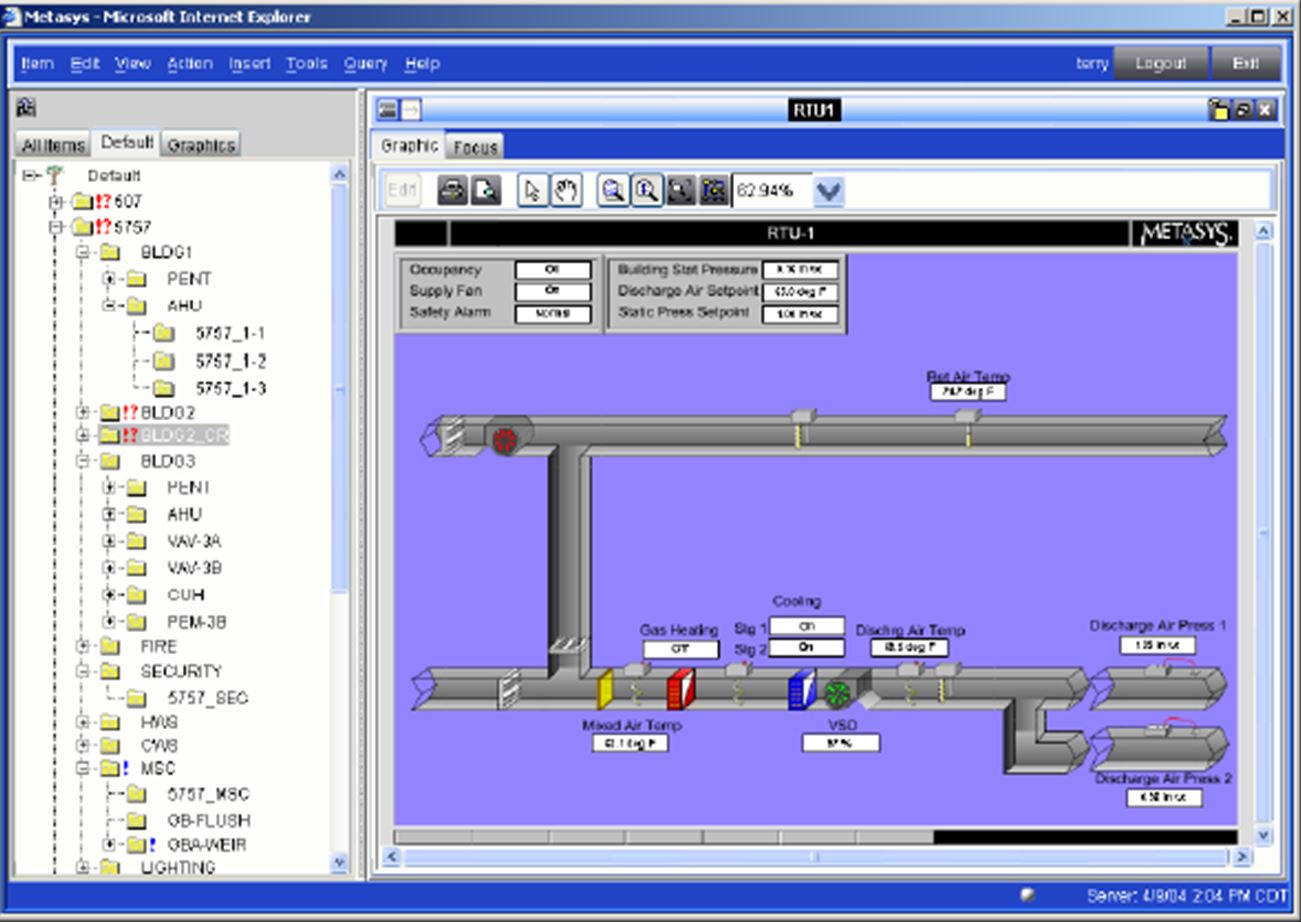

一、江森上位机软件(简称：ADS）:
ADS全称：Application and Data Servers
ADS的作用： ADS可实现对大量数据的处理。实现长期大量数据存储，如趋势图表数据、报警事件数据、操作记录数据、系统配置数据及大量的图形数据。作为Site Director提供了更加安全的网络通讯。
–ADS提供了更灵活的系统导航，用户图形，提供了更加全面的报警信息管理，趋势分析及性能报告管理的功能。多用户可以同时以不同的权限来登陆ADS服务器对不同的系统进行管理。
–ADS还可以实现对报警信息的实时打印输出。
–ADS包含Email、短信息及传真的多媒体功能。
二、江森离线数据库软件(简称：SCT)
SCT全称System Configuration Tool
用于配置、仿真、试运行FEC、NCE、IOM、VMA1600等。
配置模式（Configuration）：编程。
仿真模式（Simulation）：在模拟状态下，调整各类参数，以检查控制逻辑的正确与否。
试运行模式（Commissisoning）：通过蓝牙无线转换器（BTCVT）或NAE/NCE的方法上/下载程序。
特点
能够对创建于简单系统选择树的标准控制系统逻辑进行定制。
在配置、模拟和调试模式中完全一致的用户界面。
为加载及调试控制器提供了灵活的连接功能。

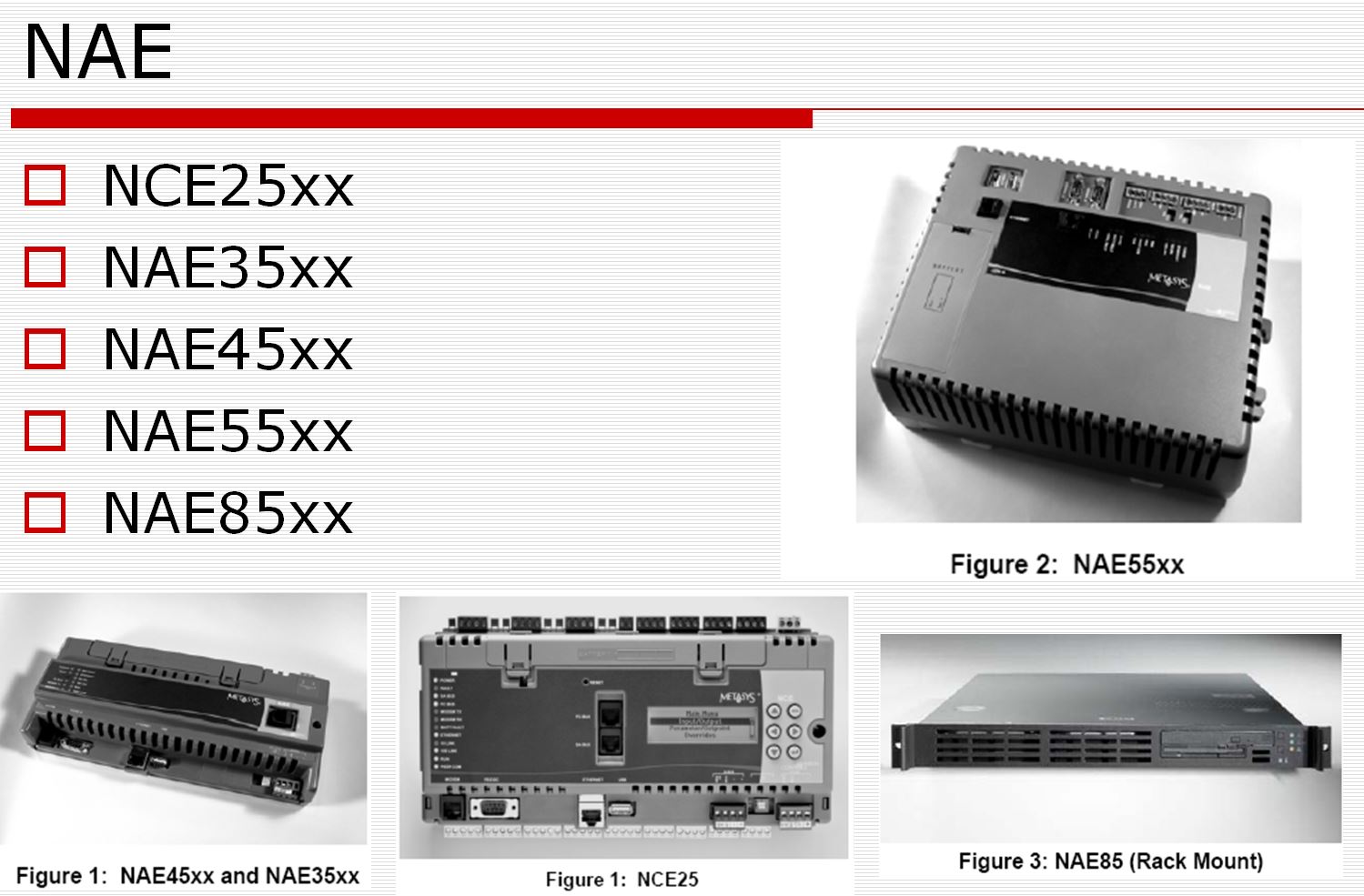

四、江森NAE网络控制引擎

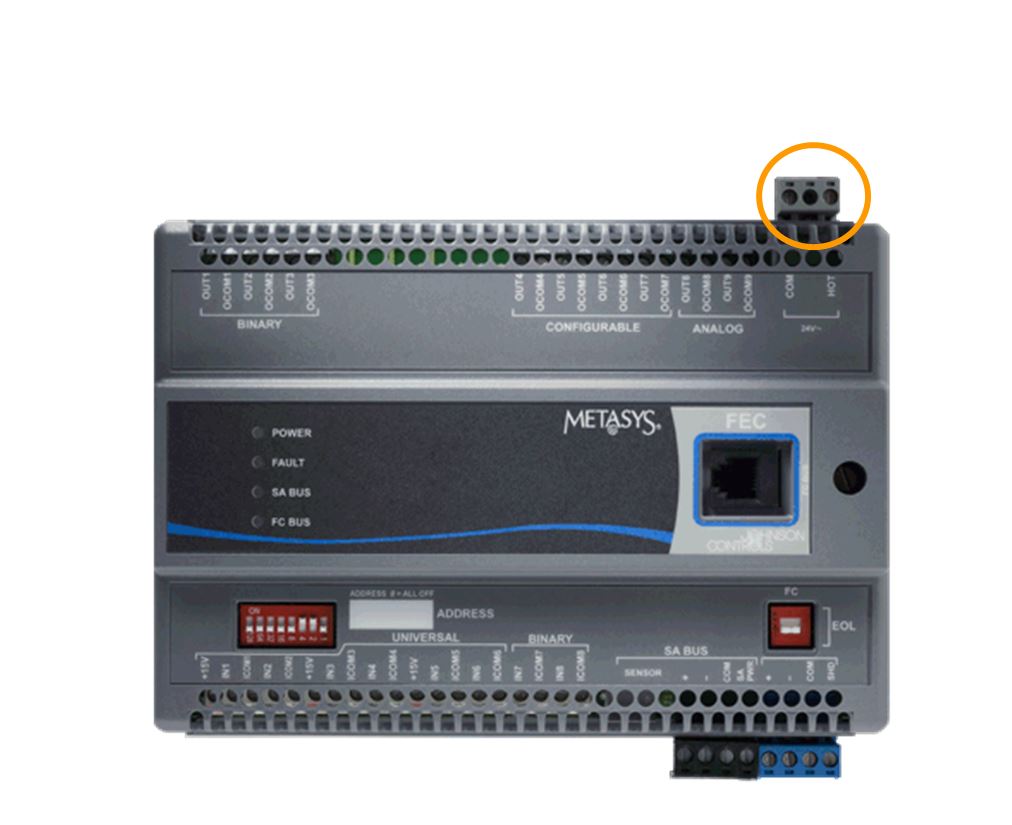

五、江森FEC控制器
